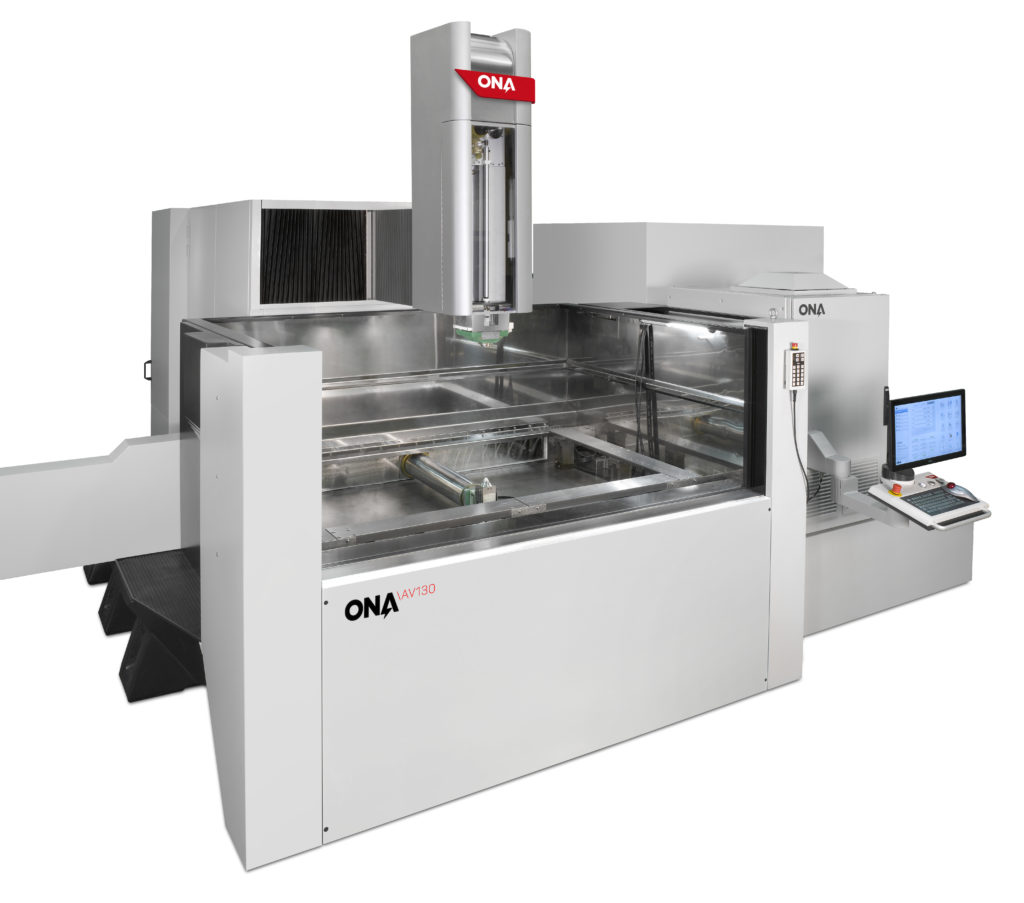

EDM drátová řezačka ONA AV130

Největší drátořez ONA AV130 s velmi tuhou a kompaktní mechanickou konstrukcí. Drátovka je vybavena nejnovějším generátorem, s rychlostí řezu 450 mm2/min – Ø 0,33 mm (Xcc drát). Pro výšku osy Z je možno vybírat ze čtyř provedení. Tuhá struktura odlitků (základna, sloup, pohyblivý stůl, lože XY-UV). Elektroerozivní drátovka ONA AV130 má precizní lineární vedení ve všech osách. Samozřejmostí je přímé odměřování pomocí přesných skleněných pravítek (X,Y,U,V). Maximální rychlost polohování je 2 000 mm/min.

Technická data

Pojezd osy X 2 000 mm
Volitelné provedení pojezdu osy Y 1 000 / 1 300 mm
Volitelné provedení pojezdu osy Z 500 / 600 / 700 / 800 mm
Rozměry pracovní nádrže (d,š,v) 2 500 x 1 600 x 600 mm
Pojezdy os (U, V) 500 x 500 mm
Maximální úhel řezu ±30° / 400 mm
Maximální zatížení stolu (tvar U) 10 000 kg
Průměry použitelných drátů 0,2 až 0,3 mm
Dosažitelná drsnost povrchu 0,4 Ra
Maximální řezná rychlost 360 mm2/min – Ø 0,30 mm (Xcc drát)
