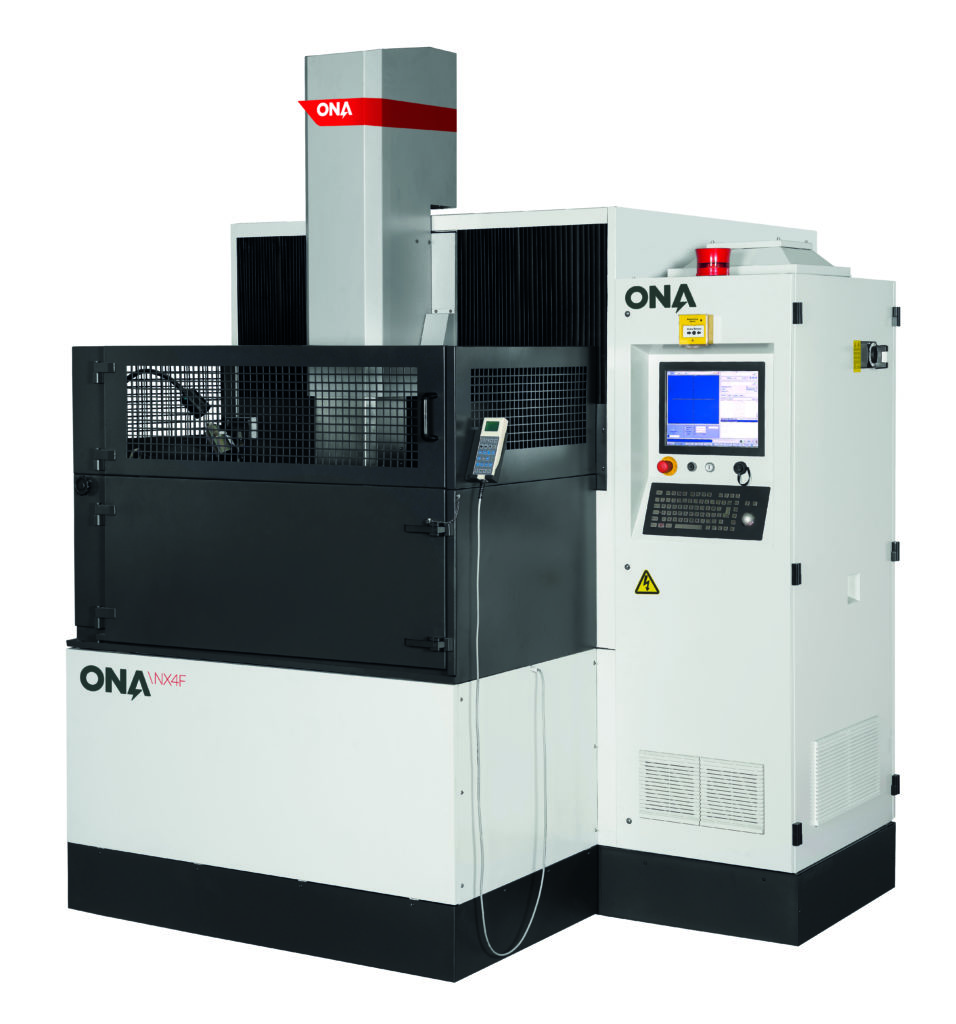

Elektroerozivní hloubička ONA NX4F

Základní model hloubícího stroje. Přístup do pracovního prostoru umožňují čelní dveře. Mezi přednosti strojů řady ONA NXF patří vysoká tuhost a přesnost. Pracovní stůl pro obrobek je připevněn přímo k rámu stroje, který je vyroben z šedé stabilizované litiny. Konstrukce je koncipována pro minimalizování tepelných deformací. Osa C umožňuje zatížení elektrodou o hmotnosti až 50 kg. K zajištění přesnosti slouží servomotory, kuličkové šrouby a lineární vedení nejvyšší kvality.

Technická data

Pojezdy os (X, Y, Z) 600 x 400 x 400 mm
Maximální vzdálenost mezi pinolou a stolem 675 mm
Velikost pracovní nádrže (d,š,v) 1 250 x 780 x 490 mm
Maximální zatížení stolu 1 500 kg
Velikost pracovního stolu 800 x 600 mm
Maximální hmotnost elektrody 75 kg
Dosažitelná drsnost povrchu 0,1 µm Ra
Intensita generátoru 100 A
